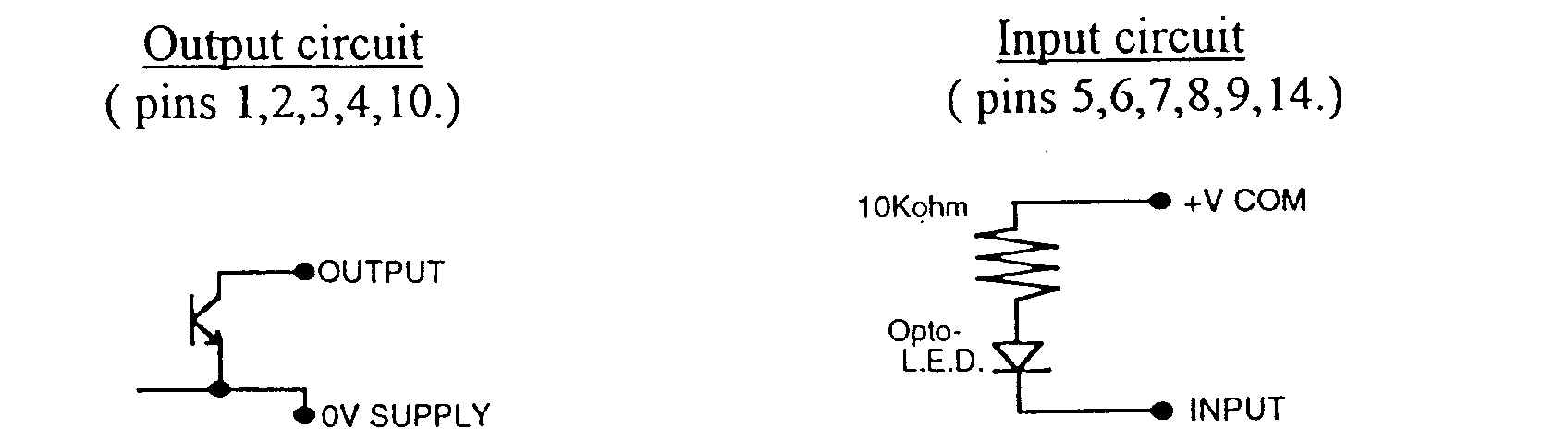

- Elektrische Eigenschaften
-
- Steckeranschluß
- Molex 15 polig
-
-
- Pin 1 Akzeptierte Banknote auf Kanal 1 gibt einen 100mS Low Impuls
- Pin 2 Akzeptierte Banknote auf Kanal 2 gibt einen 100mS Low Impuls
- Pin 3 Akzeptierte Banknote auf Kanal 3 gibt einen 100mS Low Impuls
- Pin 4 Akzeptierte Banknote auf Kanal 4 gibt einen 100mS Low Impuls
- Pin 5 High Signal:Kanal 1 gesperrt. Low Signal: Kanal 1 Freigabe.
- Pin 6 High Signal:Kanal 2 gesperrt. Low Signal: Kanal 2 Freigabe.
- Pin 7 High Signal:Kanal 3 gesperrt. Low Signal: Kanal 3 Freigabe.
- Pin 8 High Signal:Kanal 4 gesperrt. Low Signal: Kanal 4 Freigabe.
- Pin 9 Escrow Annahme Freigabe siehe Erl„uterung.
- Pin 10 Alarm Ausgang 100mS Low Impuls.
- Pin 11 +12 Volt DC
- Pin 12 GND
- Pin 13 +5 bis + 12 Volt DC CPU Versorgung
- Pin 14 Serielle Schnittstelle
- Pin 15 Factory Data
-
- Versorgungsspannung: 12 Volt Gleichspannung, Brummspannung nicht
-
- größer als 0,25 Volt pp. Ripple nicht größer als 100 Hz.
- Stromaufnahme bei 12 Volt Standby 120 mA.
- Annahme 280 mA.
- Lesevorgang 350 mA.
- Serielle Schnittstelle Asynchrones Ausgangssignal auf Pin1 wenn
- Pin 14 auf Low Pegel liegt.
- Protokol: 1 Start Bit, 8 Daten Bits, no parity, 2
Stop Bits, 300 Baud.
•
